2020年——南坪快速路北行香瑞园路段声屏障整治提升工程

南坪快速路北行香瑞园路段声屏障更新改造工程位于深圳市南山区,因现状声屏障锈蚀、 老旧,吸声效果降低;为改善周围市民居住环境及对道路设施进行景观提升,对该路段东 侧325m声屏障进行拆除重建(基础及立柱除外)。
2021-03-11 15:55:58

南坪快速路北行香瑞园路段声屏障更新改造工程位于深圳市南山区,因现状声屏障锈蚀、 老旧,吸声效果降低;为改善周围市民居住环境及对道路设施进行景观提升,对该路段东 侧325m声屏障进行拆除重建(基础及立柱除外)。

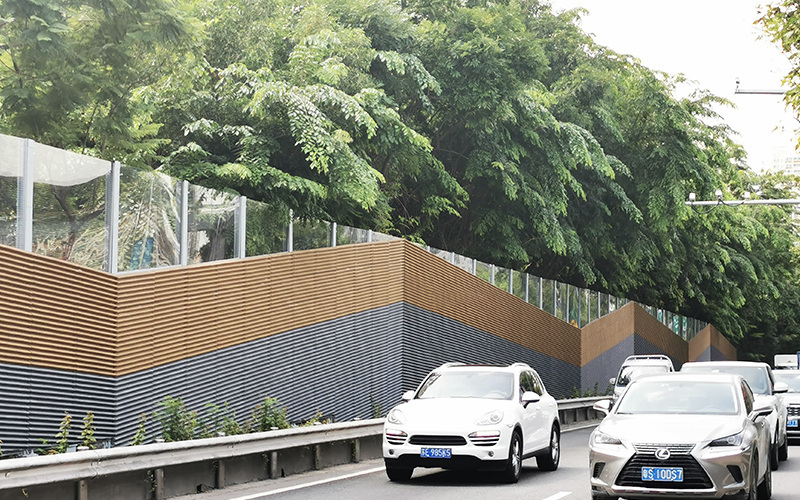

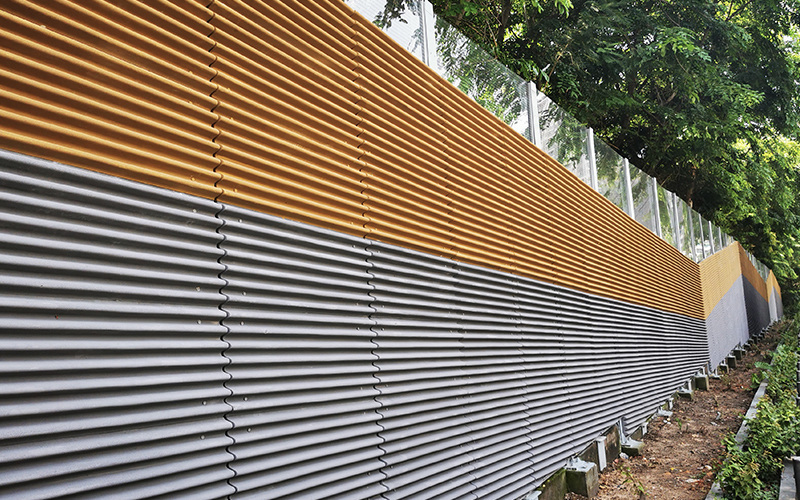

本声屏障位于南坪快速路北行香瑞园路段东侧。本工程长度共计325米,对现状隔音屏拆 除后,新建声屏障安装于原声屏障基础及立柱上。根据现场调查周围没有新增噪音敏感 点,交通流较之前并无较大变化,故不考虑增加声屏障长度。

声屏障材料:15mm厚PMMA亚克力,微孔岩; H型钢立柱:采用0345B,HM150x150x7x11mm型钢立柱; 配件:书底板螺栓书螺母书加倍肋、弹簧垫卧平垫围及自攻螺钉书钢丝绳等。



屏体材料 技术性能:

325m

总长度

4a

设计降噪性能

70-55dB

设计降噪分贝

0.75KN/m2

设计风荷载

1/1940

设计钢立柱稳定性

2.5

设计抗倾覆系数

≥2.0

设计安全系数



微孔岩声屏

透明加筋亚克力隔声板

抗压强度:≥12MPa

单块高度:500mm

试验荷载:7KN/m

抗风压强度:士4kPa

风压时最大弹性挠度:

隔声量Rw:≥32db

燃烧性能:≥A2级

PMM板:15mm

空气计权隔声量Rw:≥32dB(A)

透光率:≥92%

耐候性指数:≤0.7



微孔岩声屏

透明加筋亚克力

抗折强度:≥4MPa

抗压强度:≥15MPa

抗风压强度:±4kPa

风压时最大弹性挠度:

隔声量Rw:≥32dB

燃烧性能:≥A2级

PMM亚克力板:15mm

面密度:18kg/m2

空气计权隔声量Rw:≥32dB(A)

透光率:≥93%

耐候性指数:≤0.7



※ 技术参数均应提供国家认可实验 室出具的检测报告或证明文件。
